1. 大忙しのVPC Router

VPC内の通信は、VPC Routerが繋いでくれます。
必ずVPC Routerを経由すると考えて、ほぼほぼ間違いありません。

EC2：1台 + RDS：1台構成でも、

EC2：2台 + RDS：1台構成でも、

同じサブネット内でも、

リソース間の通信はVPC Routerを経由します。
これは、各リソース（正確にはENI）のデフォルトルートがVPC Routerを向いているからです。
ちなみに、VPC RouterのIPアドレスは各サブネットのホスト部の2つ目のアドレスです。
各サブネットで使用できるホスト部のうち、3つはAWSで予約されています。
これにネットワークアドレスとブロードキャストアドレスを加えた計5つは使用できません。

2. ルートテーブルの役割

ルートテーブルの役割は、VPC Routerにルーティング情報を書き込むことです。
デフォルトで作成される"local"をターゲットとするルートはVPC内の通信を意味しており、これがVPC内のリソース間の通信を可能にしている正体です。

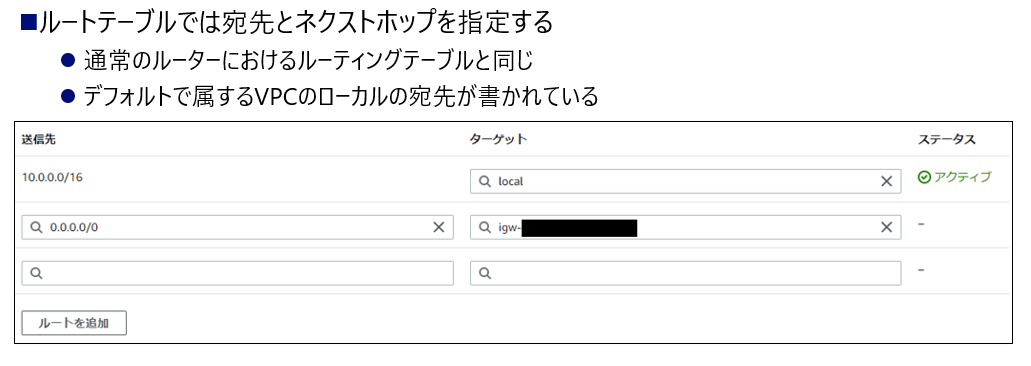

ルートテーブルでは、通常のルーティングと同じく宛先とネクストホップを指定します。

ルートテーブルはサブネットにアタッチして使用します。
パブリックサブネットとプライベートサブネットの違いは、デフォルトルートがInternet Gatewayを向いているかどうかの違いだけです。
"全ての通信はVPC Routerを経由する"ことを理解しておくと、VPC内のルーティングの見え方が変わってくることでしょう。

3. パターンで見るVPCルーティング

全ての通信はVPC Routerを経由する、ルートテーブルはVPC Routerにルーティング情報を書き込む。
この2点を理解しておけば、もうAWSのネットワークは怖くありません。
一般的なVPCルーティングのパターンをいくつか書いていきますので、理解の補足になれば幸いです。

・インターネットからのアクセス

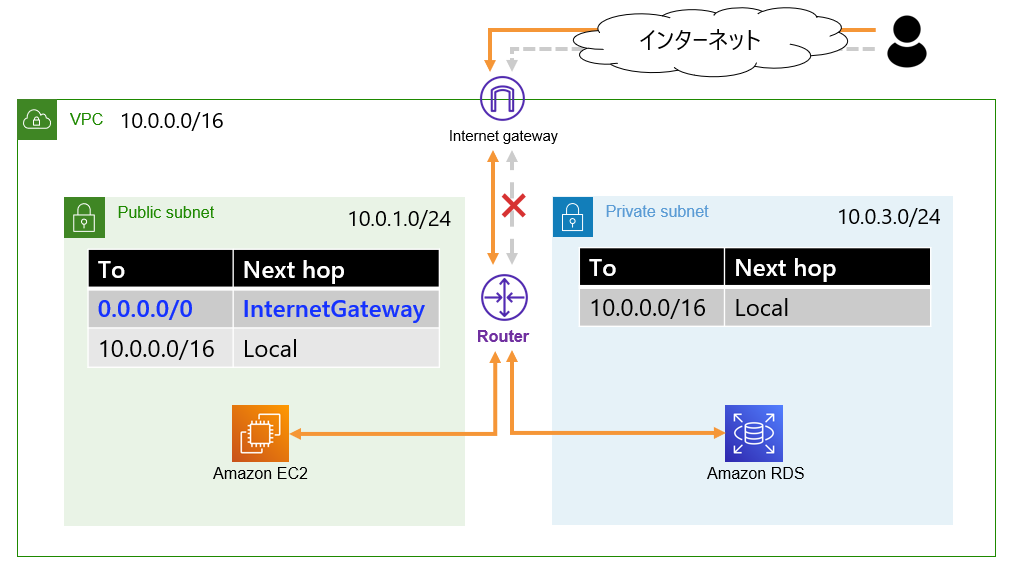

VPC内のリソースに対してインターネット越しにアクセスする際には、リソースはパブリックサブネットに配置されている必要があります。
プライベートサブネットは、インターネットからのアクセスに対する戻りのルートを持ちません。

また、グローバルIP ⇔ プライベートIPの変換はInternet Gatewayで行われます。ElasticIPによる予約と動的割り当てがありますが、詳細は割愛します。
当然、NAT Gateway経由でのグローバルIP変換についても同様です。

・拠点間接続
拠点間接続はサイト間VPNもしくは専用線接続（DirectConnect）を使用します。
ルーティングは行きと帰りの両方があって初めて成立します。そのため、VPC Routerにはオンプレ向けのルートを、オンプレからはVPC向けのルートをそれぞれに設定する必要があります。
下図の例では、仮想プライベートゲートウェイを使用してサイト間接続を行っていますが、Transit Gatewayを経由しても基本的な考え方は同じです。詳細については割愛します。

・VPC間接続
VPCを跨ぐリソース間の通信を実現する方法はいくつかあります。
VPC peering、Transit Gateway、プライベートリンク、インターネットアクセス、etc..
ここではTransit Gatewayを例にルーティングを整理してみます。
なお、Transit Gateway経由でVPC間を接続する際には、各VPCのCIDRに重複は許されないので注意が必要です。
Transit Gatewayアタッチメントを作成するサブネットは、いくつかの理由で専用のサブネットを用意することが推奨されています。その理由と詳細については、いつか記事にしようと思います。
VPC内のリソースがTransit Gatewayを使用する場合には、VPC Router、Transit Gatewayアタッチメントを経由してからTransit Gatewayに抜けていくという点がポイントです。

・VPC Endpoint
VPC Endpointは、ものすごく平たく言うとAWSサービス間のプライベート通信を実現するものです。
VPC内のリソースがVPC外のサービスを使用する際、通常はInternet Gatewayを経由したインターネットアクセスとなりますが（※）、各サービスエンドポイントを使用することでAWS外に出ない経路でのセキュアな通信が可能です。
VPC Endpointにはゲートウェイ型とインターフェース型があり、それぞれの違いについてはいろんな記事があるので参考にしてください。

下図はゲートウェイ型エンドポイントのルーティング例です。
ゲートウェイ型のエンドポイントは、関連付けるルートテーブルを作成時に指定します。
ルートテーブルにはpl-xxxxxという宛先のエントリーが追加されますが、plはプレフィックスリストの略で、対象のAWSサービスのIPをリストとしてまとめたものです。
つまり、ゲートウェイ型エンドポイントの正体は、インターネットゲートウェイを経由する代わりに、特定のサービスに対する出口を提供しているだけなのです。

上記はゲートウェイ型の例でしたが、インターフェース型の一例としてプライベートリンクの有用性について昨年記事にしていたので、紹介しておきます。

tech.nri-net.com
